Simulador Virtual de

Guindaste Offshore

Treinamento nos processos de operação de Guindaste Offshore

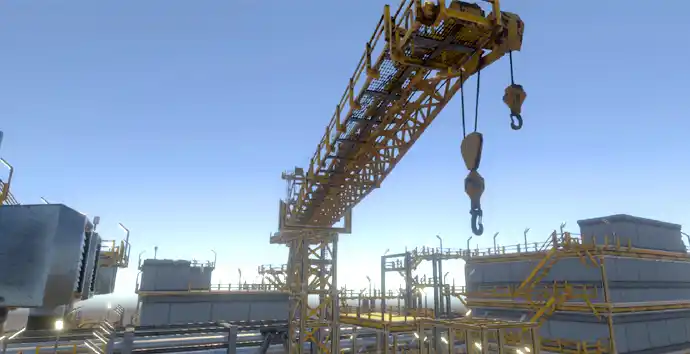

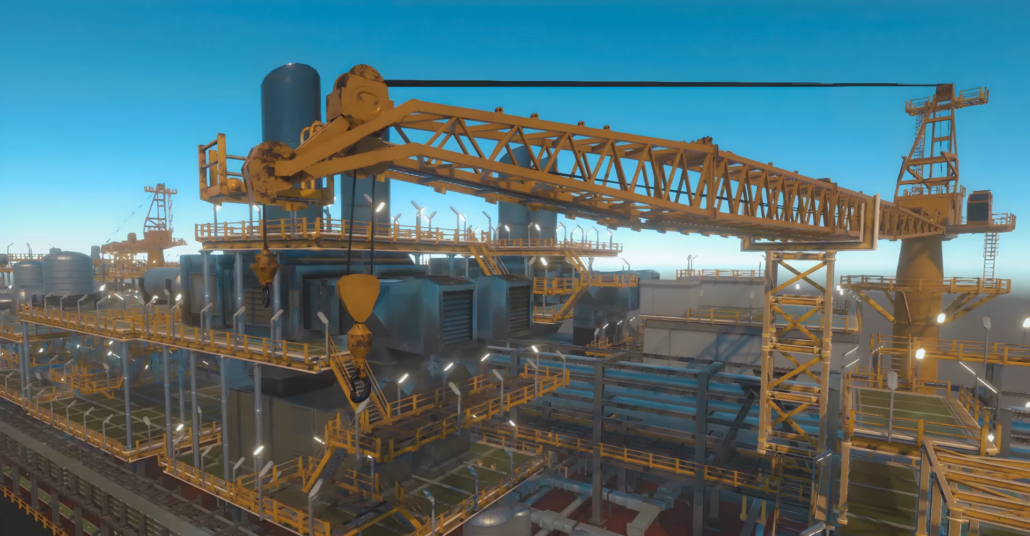

IMAGENS

Fidelidade gráfica e operacional

Fidelidade de Simulação Modulos de Treinamento Desempenho e Resultados

Física de Içamento e Sincronismo Dinâmico: Motor de física avançado que calcula em tempo real o comportamento estrutural da máquina, simulando o tensionamento dos cabos, o enrolamento nos tambores e a deflexão (curvatura) exata da lança ao sustentar e libertar cargas pesadas.

Algoritmos de Clima e Dinâmica Marítima: O software processa os impactos do clima de forma dinâmica, permitindo ao instrutor configurar a intensidade dos ventos (em nós) e a altura das ondas (Swell), o que afeta instantaneamente a inércia, o efeito de pêndulo e a rotação da carga suspensa.

Lógica de Sistemas Críticos (MOPS e AOPS): Programação rigorosa que replica o “cérebro” do guindaste, habilitando a libertação de emergência da carga (MOPS/AOPS) apenas quando o sistema cruza simultaneamente três variáveis: lança posicionada sobre o mar, gancho abaixo do convés e carga superior a 120% do limite seguro.

Arquitetura de Rede Multi-Utilizador: O sistema renderiza e sincroniza o mesmo cenário 3D para diferentes estações em tempo real (operador, auxiliar de movimentação e instrutor), processando colisões físicas complexas e sombras dinâmicas que alteram a perceção de profundidade conforme o ciclo de dia e noite.

Transferência entre Embarcações: Exercícios de alta exigência (Ship-to-Platform) para a movimentação de contentores, tanques e cestas de transferência de pessoal, compensando a deflexão da lança e o balanço pendular gerado pela ondulação marítima.

Operação de Tensão Constante: Treino focado na ativação e uso da função de “Tensão Constante”, permitindo ao operador manter o cabo perfeitamente esticado a acompanhar os movimentos verticais do navio de abastecimento antes do momento seguro de içamento.

Gestão de Pontos Cegos e Eslingas: Módulos em que a operação decorre sem visibilidade direta para a carga, obrigando à seleção exata de eslingas de extensão (2, 3 e 6 metros) e a uma total dependência da sinalização do auxiliar de convés.

Resolução Rápida de Avarias: Simulação de incidentes de alto risco acionados pelo instrutor, como descidas descontroladas da carga (falhas de travões), encravamentos mecânicos ou alarmes críticos de incêndio e níveis de gás (20%) na sala de máquinas.

Monitorização Dinâmica do S.W.L.: O software calcula o Limite Seguro de Carga (S.W.L.) em função do raio da lança, ativando alarmes sonoros e visuais na cabina aos 90% da capacidade e bloqueando imediatamente as funções de elevação ao atingir os 110% de sobrecarga.

Auditoria aos Limites Físicos: Monitorização do respeito pelos limites operacionais do equipamento, como a atuação dos fins de curso (subida e descida do moitão) e a manutenção do ângulo da lança dentro dos limites de segurança (entre os 0º e 86º).

Telemetria de Condições do Equipamento: Registo contínuo da resposta do operador aos painéis de instrumentos virtuais, avaliando a sua capacidade de gerir pressões irregulares dos guinchos, temperaturas altas no motor a gasóleo e níveis baixos de combustível ou óleo hidráulico.

Relatórios de Colisão e Movimentos Inseguros: Penalização automática por infrações graves geradas por fatores climáticos mal compensados, identificando desvios perigosos da carga induzidos pelo vento (movimentos offlead e sidelead) e impactos contra estruturas da plataforma.

Precisa de um modelo específico?

Personalizamos as especificações técnicas, comandos e cenários para que o simulador seja uma réplica exata do seu equipamento real.

OPÇÕES PARA O SIMULADOR

Soluções escaláveis: do portátil à imersão total

Simulador FullCab

Simuladores Virtuais construído dentro da cabine de uma máquina real que recriam com a maior fidelidade possível a situação real.

Leia mais

Simulador Station

Simuladores imersivos com comandos, painéis e controles da maquina simulada. Voltados para o aprendizados e perícias.

Leia mais

Simulador Desktop

Simuladores virtuais introdutórios de fácil instalação para desktops, tablets e focados em processos de trabalho.

Leia mais

CONHEÇA OUTROS SIMULADORES

Explore nossa linha completa de tecnologias para capacitação em diversos setores operacionais

CASOS DE SUCESSO

Cenários de aplicação real

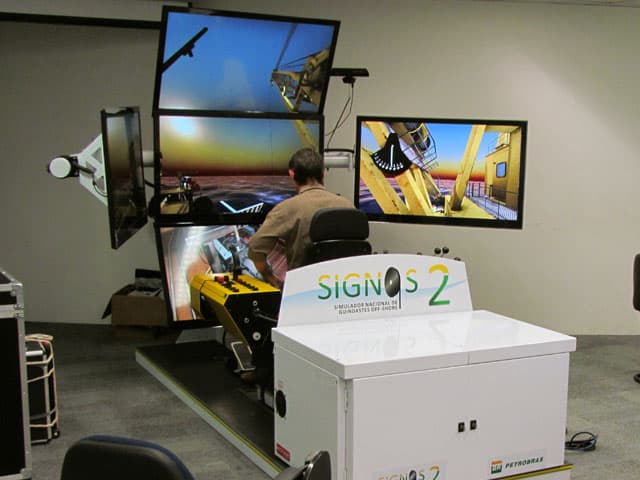

Simulador de Guindaste para Petrobras

20/04/2015

O SIGNOS 2 é uma evolução do simulador de guindaste offshore da Petrobras para treinamento em plataformas petrolíferas.

Tecnologia de simulação auxilia petrolíferas

20/05/2010

Guindaste de Mentira foi o título para apresentar o serviço que a Oniria desenvolveu auxiliando no treinamento de operários de guindaste, o simulador Offshore possibilita um treinamento eficaz e seguro.
